XBB Johtosarja PP-CAN-FD

XBB johtosarja PP-CAN-FD:lle

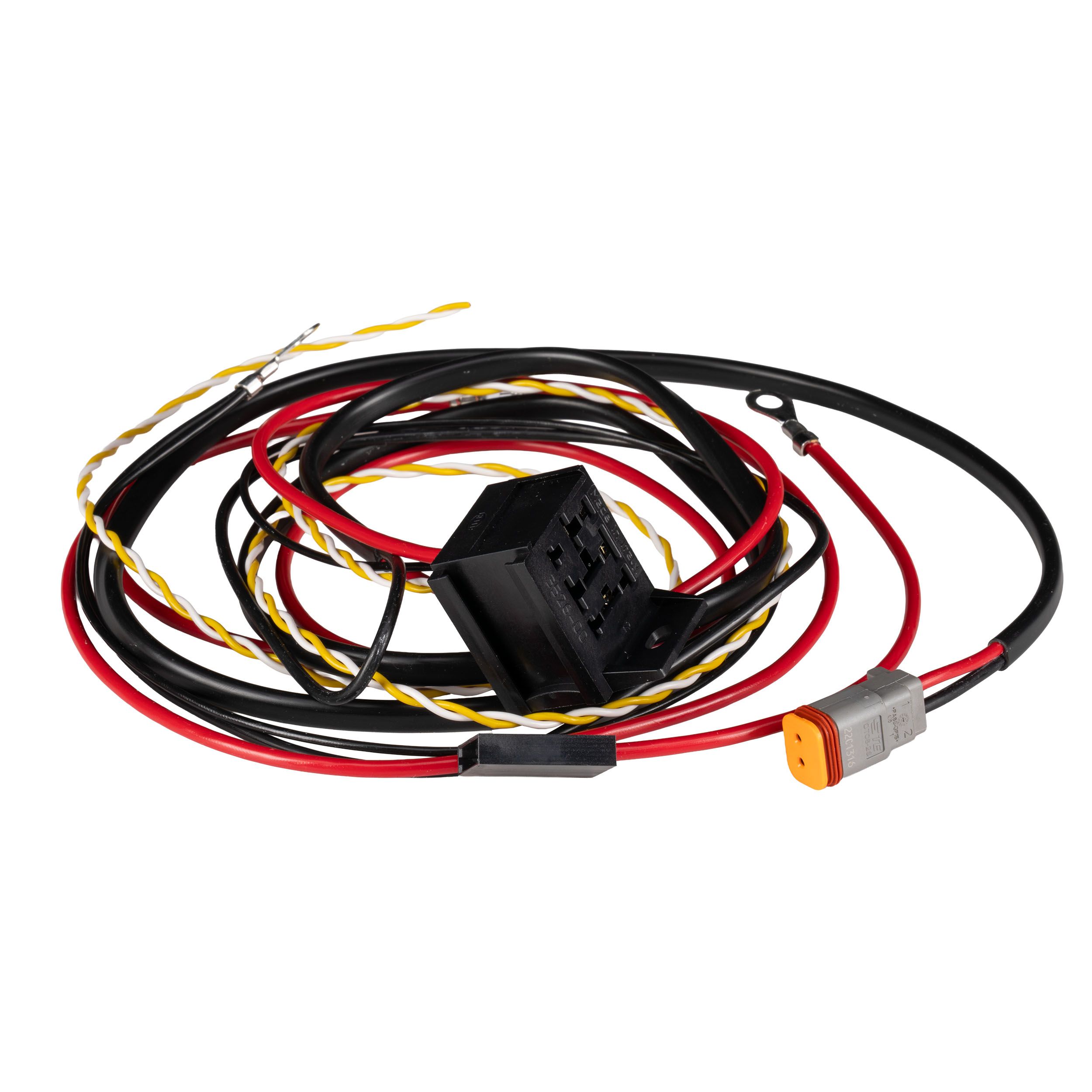

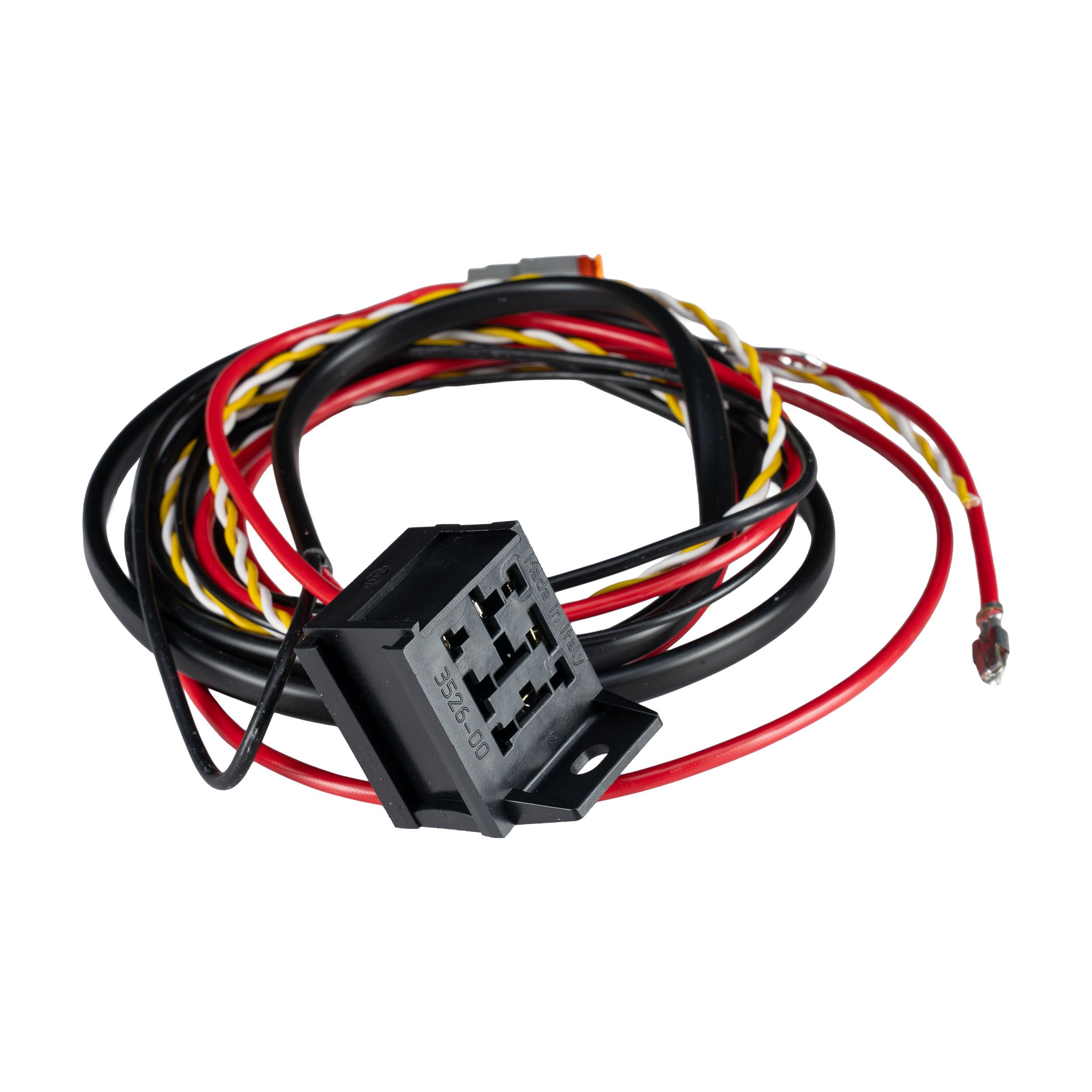

Johtosarja on suunniteltu XBB PP-CAN-FD -laitteelle ja mahdollistaa siistin ja ammattimaisen liitännän auton sähköjärjestelmään ja CAN-väylään. Johtosarjaa voidaan käyttää myös yhdessä XBB PowerUnit -yksikön kanssa. Plus-syöttö on toteutettu 4 mm² RKUB-kaapelilla, Power Timer -liittimillä ja ATO-sulakepitimellä. Lähtö 1 on varustettu 2-napaisella Deutsch DT -liittimellä, kun taas lähtö 2 toimitetaan ilman liitintä, joten voit itse valita asennukseen sopivan kaapelin ja liitintyypin. Ajoneuvon CAN-väylään liittämistä varten johtosarjassa on kierretyt signaalijohdot, ja plus- sekä maadoitusliitäntöihin käytetään M8-rengasliittimiä.

Kaapeleiden pituudet

* DT-liitin: 130 cm * Punainen kaapeli: 160 cm * Musta kaapeli: 60 cm * CAN-signaali: 100 cm

Kaapelien värit

* Valkoinen – CAN-H * Keltainen – CAN-L * Punainen – 12 V syöttö * Musta – Maa
