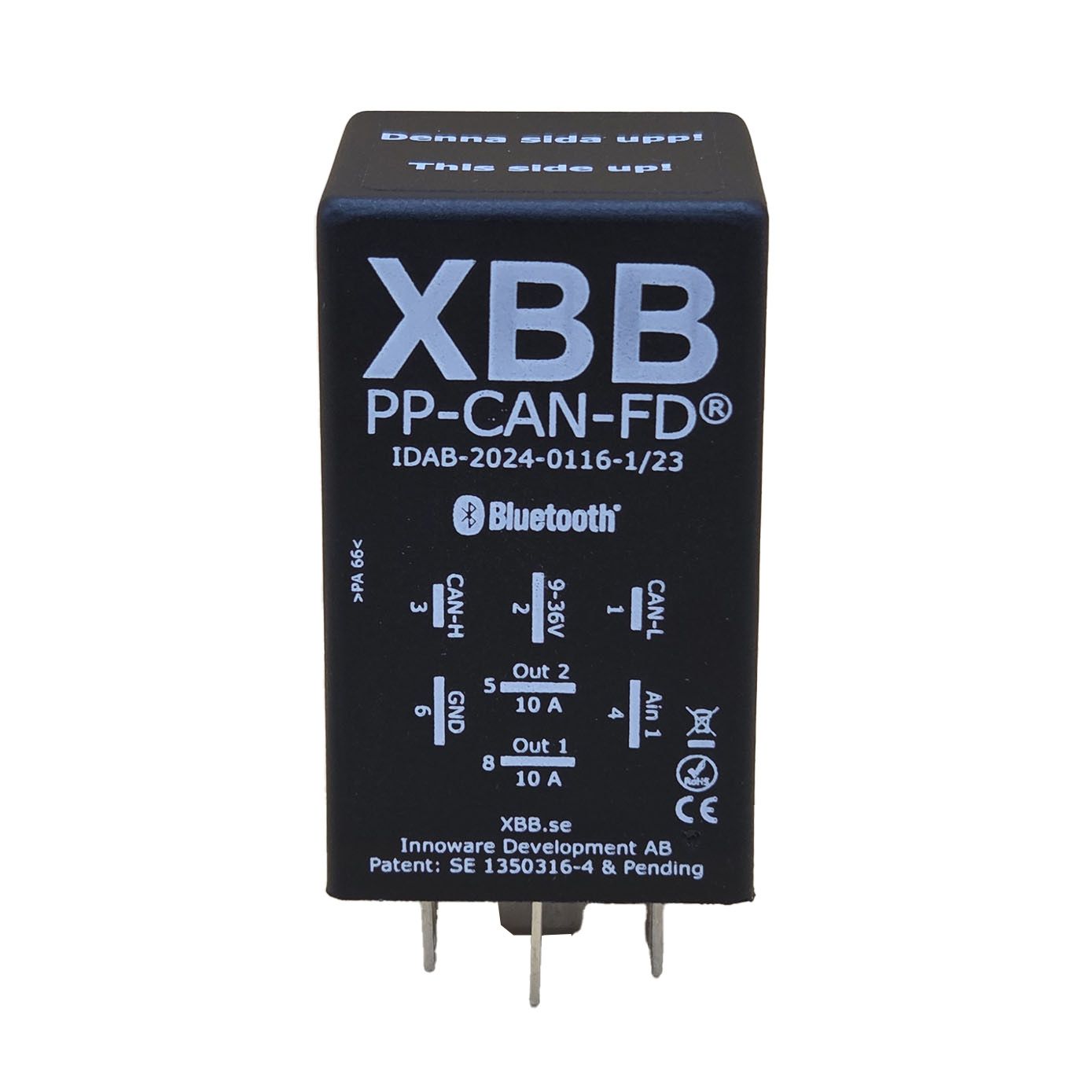

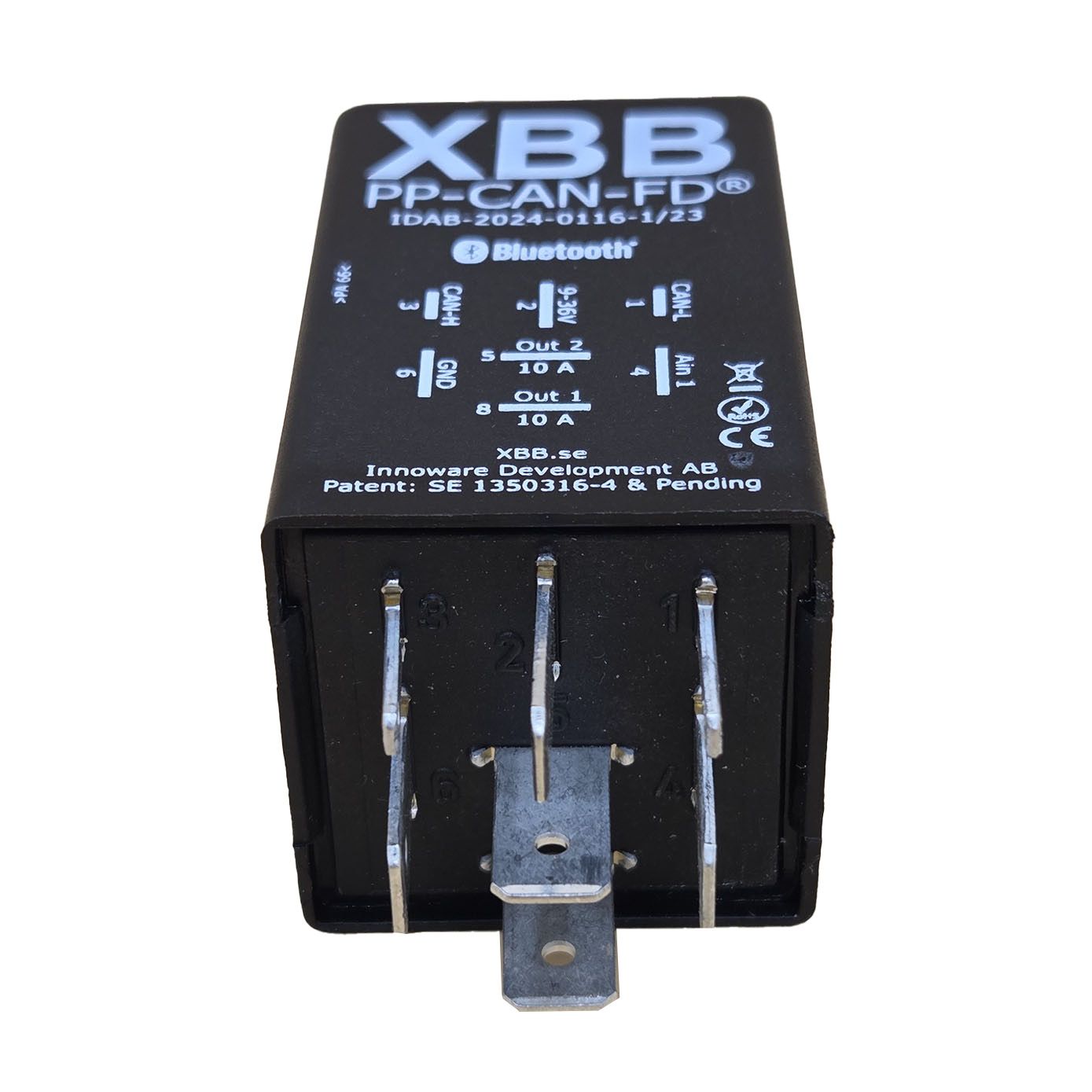

XBB PP-CAN-FD – CAN-väylärele nykyaikaisiin ajoneuvoihin
XBB PP-CAN-FD on kehittynyt CAN-väylärele, joka yhdistää XBB Donglen ja XBB PowerUnitin toiminnot yhteen kompaktiin yksikköön. Se liitetään suoraan ajoneuvon CAN-H- ja CAN-L-väyliin, jolloin OBD-portti jää vapaaksi ja asennus voidaan tehdä huomaamattomasti ja pysyvästi.
Lukee signaalit suoraan CAN-väylästä
Ajoneuvokohtaisten XBB-reseptien avulla PP-CAN-FD voi lukea esimerkiksi kaukovalo-, sytytys- ja peruutusvalosignaaleja suoraan auton CAN-väylästä. Laitteessa on kaksi sisäänrakennettua 10 A lähtöä, joita voidaan käyttää erikseen tai yhdistää yhteensä 20 A kuormitukselle, mikä vastaa noin 240 W tehoa 12 V jännitteellä.
Joustava ja laajennettavissa
PP-CAN-FD tukee CAN/CAN-FD-väyliä, sisältää Bluetooth-yhteyden ja sitä voidaan laajentaa muilla XBB-laitteilla, kuten PowerUnitilla, PowerUnit 6:lla ja Smart Buttonilla. Valettu elektroniikka ja IP65-luokitus tekevät siitä kestävän ratkaisun nykyaikaisiin ajoneuvoihin, joissa siisti asennus ja vähäinen kaapelointi ovat tärkeitä.
Sopiva johtosarja: tuotenumero 121196
Tekniset tiedot XBB PP-CAN-FD
Nimellisjännite: 12 V
Käyttöjännite: 9–36 V
Lähdöt: 2 × 10 A
Yhdistetyt lähdöt: Enintään 20 A yhteensä
Maks. teho 12 V:lla: noin 240 W
Analoginen tulo: 1 kpl, pin 4
Valmiustilan virrankulutus: 3–5,4 mA
Virrankulutus CAN aktiivisena: noin 15 mA
Bluetooth: Kyllä
Kiihtyvyysanturi: 3-akselinen
Käyttölämpötila: −30 – +85 °C
Kotelointiluokka: IP65
Paino: 40 g
Materiaali: PA66/muovi
Liitäntä: 7-napainen relekanta

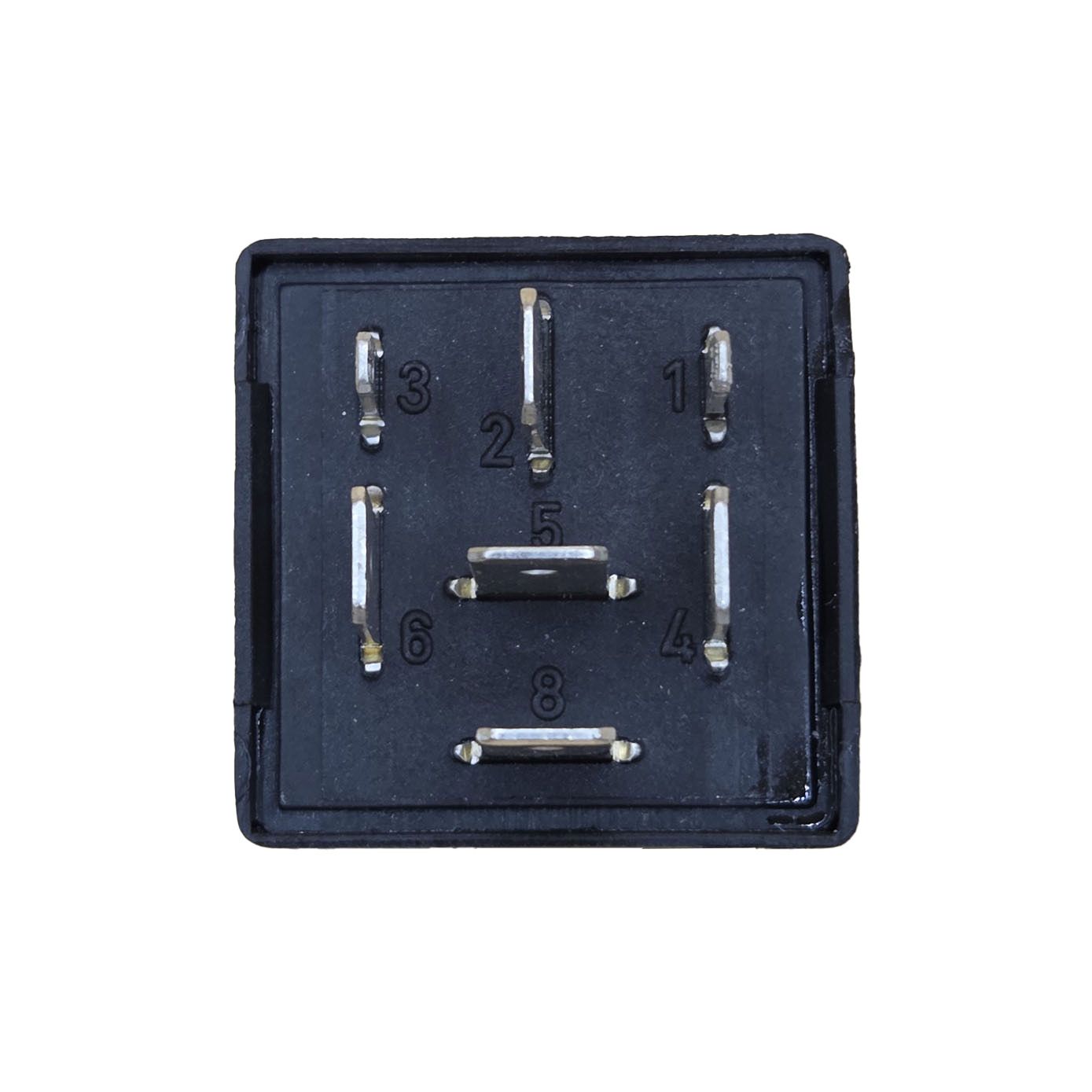

Pin-konfiguraatio
Pin 1 – CAN-L
Pin 2 – +9–36 V
Pin 3 – CAN-H
Pin 4 – Analoginen tulo
Pin 5 – Lähtö 1, maks. 10 A
Pin 6 – GND
Pin 7 – Ei käytössä
Pin 8 – Lähtö 2, maks. 10 A
